I-PEX 83018-100B-01-D 30P高速信号传输极细同轴线束替代品

一、30PIN 0.4MM设计，兼顾高密度连接与高速信号传输

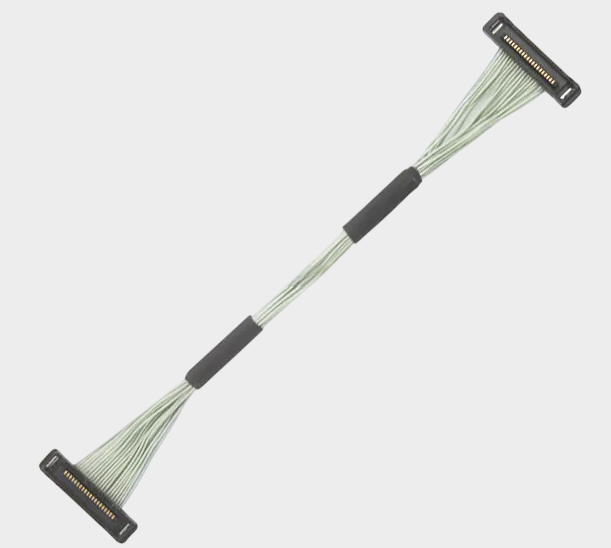

对于笔记本电脑、显示模组、工业设备、AI设备等内部空间有限的电子产品而言，极细同轴线束不仅承担信号连接作用，还会直接影响整机内部的空间布局与装配方式。本次介绍的极细同轴线束产品料号为 I-PEX 83018-100B-01-D，采用CABLINE-SS系列连接方案，线材端连接器型号为 20373-R30T-06，连接器为30PIN、0.4MM Pitch结构。

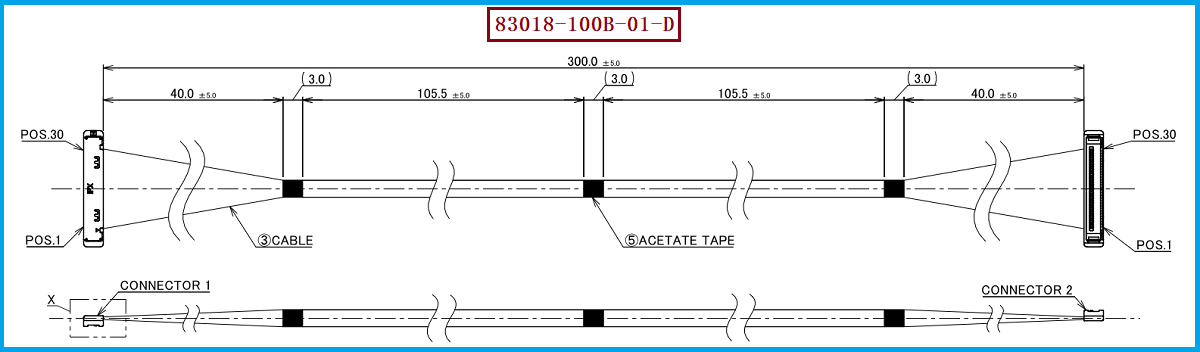

根据产品资料，该线束采用 AWG #40、50Ω、蓝色Micro-Coaxial极细同轴线材，线束长度为300±5mm，并采用对应的30PIN连接结构。0.4mm间距能够在有限PCB空间内实现较高密度的信号连接，而AWG #40极细同轴线材则适合对体积、布线空间以及高速信号传输有要求的设备内部连接。CABLINE-SS本身定位于高速、高可靠、小型化极细同轴连接应用，并支持最高16Gbps/Lane级高速传输能力。

二、连接器插拔寿命，会直接影响整机维护与结构设计

工程师在设计极细同轴线束时，往往容易关注线径、Pitch、Pin数和阻抗，却容易忽略连接器实际的插拔寿命。已读取的CABLINE-SS产品资料中，连接器耐久性指标为30次插入/拔出循环。这意味着产品设计时需要根据设备实际使用方式判断连接器究竟属于“生产装配一次性连接”，还是属于需要反复拆装、维修或更换的连接。

对于以整机生产装配为主、后期很少拆机的设备，30次耐久能力通常更多是作为连接可靠性的设计参考；而对于需要频繁维护的设备，则必须把连接器插拔次数纳入结构设计、维修策略和寿命评估。尤其是30PIN、0.4MM的高密度连接结构，插拔时需要保证连接器受力方向合理，同时避免极细同轴线束本体承受过大的拉扯或弯折应力。因此，在整机设计阶段就应预留合理的装配空间，并结合线束固定、出线方向和维修方式进行综合设计。

三、选型和兼容与替代方案参考及建议

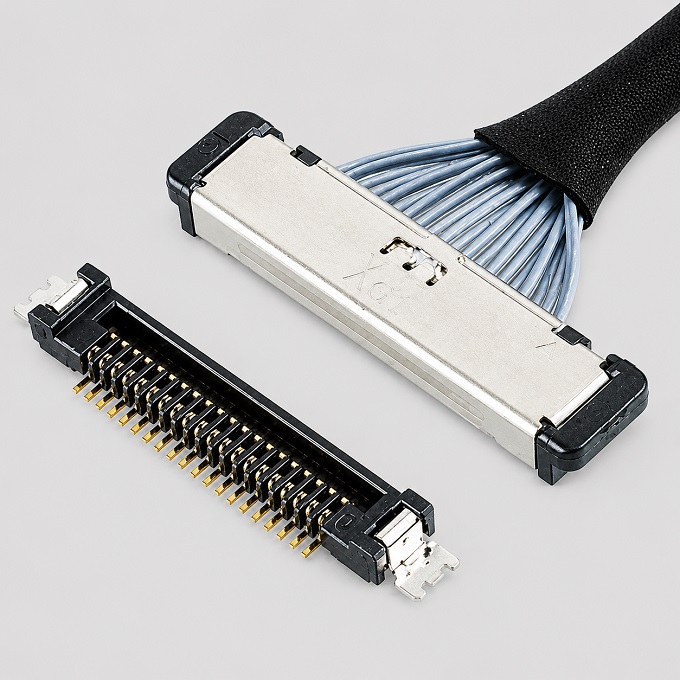

对于工程师而言，选择I-PEX 83018-100B-01-D的兼容替代线束时，不能只看“30PIN、0.4MM”两个参数，还需要同步确认线材规格、连接器型号、线序、线束长度、阻抗以及两端连接器匹配关系。本产品线材端连接器型号为 20373-R30T-06，对应CABLINE-SS 30PIN规格；官方资料也明确列出了20373-R30T-06作为30PIN Plug Housing，并支持包括AWG #40在内的Micro-Coaxial线材。

对于采购人员而言，如果原供应渠道存在交期、成本、MOQ或供应稳定性方面的问题，可以从“连接器匹配+线材规格+尺寸结构+电气性能+可靠性验证”几个方面进行替代供应商评估，而不是单纯按照料号采购。我们公司可提供：I-PEX 83018-100B-01-D兼容替代线束方案，可根据客户实际设备的安装空间、线束长度、连接器配置及应用需求进行极细同轴线束生产制造，为工程师提供兼容替代开发与批量供应选择。

四、从产品设计到批量采购，插拔寿命与线束可靠性需要同步考虑

极细同轴线束属于连接器、线材和端接工艺共同构成的功能组件，因此产品设计不能只评价连接器本身。对于I-PEX 83018-100B-01-D这类30PIN、0.4MM Pitch的极细同轴线束，工程师需要关注连接器插拔过程中的受力、线束弯折半径、固定方式以及装配空间；采购人员则需要关注替代产品能否保持关键尺寸和连接规格的一致性，并进一步确认样品测试、可靠性验证和批量生产能力。对于涉及高速信号的设备，还应结合实际系统进行信号完整性验证，不能仅凭连接器型号相同就直接认定两款线束性能完全一致。

从长期供应角度来看，合适的替代方案不仅需要“能够插上”，更需要在结构尺寸、30PIN连接、0.4MM间距、AWG #40线材及实际电气性能等方面满足项目要求。CABLINE-SS系列采用0.4mm Pitch、垂直直角插拔结构，并强调高速传输和可靠接触特性，因此尤其适合对内部空间和高速信号连接都有要求的电子设备。

I-PEX 83018-100B-01-D是一款30PIN、0.4MM Pitch的极细同轴线束产品，配套线材端连接器型号为20373-R30T-06，使用AWG #40、50Ω Micro-Coaxial极细同轴线材。对于工程师来说，其小间距、高密度和极细线材结构有利于满足设备内部紧凑化设计需求；对于采购人员来说，则需要重点关注连接器型号、线材AWG、线束长度、线序、可靠性以及批量供应能力。

同时，连接器插拔寿命并不是单纯的连接器参数，而是会影响整机装配、维修方式和产品生命周期设计的重要因素。在进行兼容替代时，应结合实际应用场景进行样品验证和可靠性测试。
