I-PEX 83017-100B-01-D 30P高速信号传输极细同轴线束替代品

一、为什么高速信号传输越来越需要极细同轴线？

在笔记本电脑、显示设备、摄像头模组、AI视觉设备以及其他高速电子设备内部，信号速率不断提高，同时设备内部空间却越来越紧凑。对于工程师而言，高速信号传输不仅需要关注“能不能传”，还需要关注信号在传输过程中的完整性、稳定性以及布线空间。I-PEX CABLINE-SS系列连接器本身采用0.4mm间距、垂直直角插拔和水平出线设计，并面向最高16Gbps/Lane高速传输应用，适合空间受限的高速连接场景。

极细同轴线的优势就在于，它能够在较小的线缆尺寸下形成相对完整的同轴传输结构，使信号导体、绝缘层以及屏蔽结构保持合理的电气关系。相比普通离散线，在高速信号传输场景中，极细同轴线更容易满足阻抗控制、抗外部干扰以及信号完整性方面的设计要求。因此，当设备同时提出“高速传输”和“内部空间有限”两个要求时，极细同轴线束往往成为工程师重点考虑的连接方案。

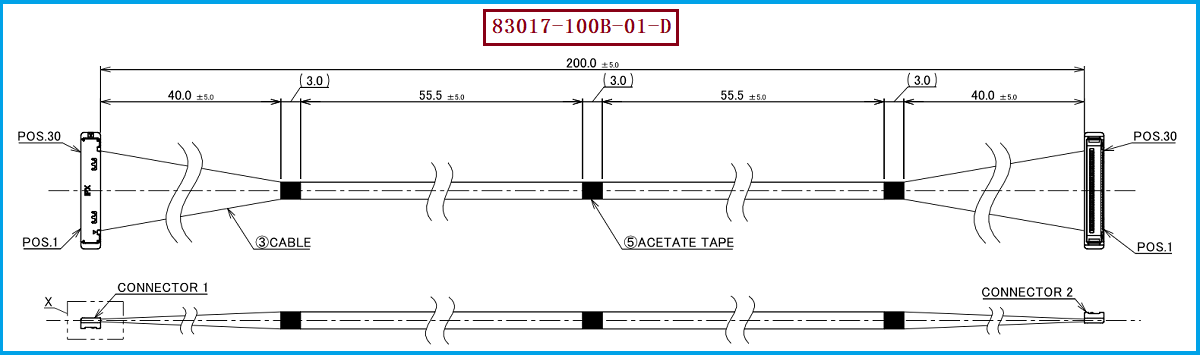

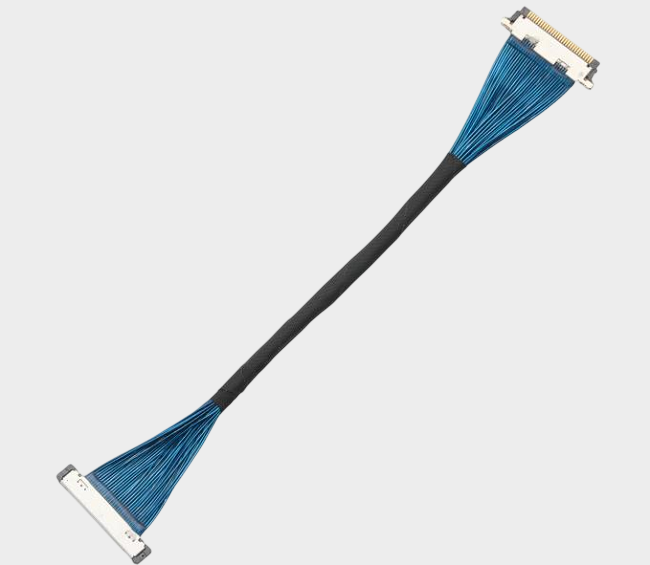

本次介绍的产品为极细同轴线束产品料号：I-PEX 83017-100B-01-D，采用30P结构，配套线材端连接器型号为20373-R30T-06，线束长度为200MM，采用AWG #40 Micro-Coaxial Cable。其中，20373-R30T-06为CABLINE-SS 30Pin Plug Housing，I-PEX官方资料也明确列出了该型号与AWG #40 Micro-Coaxial Cable的适配关系。

二、83017-100B-01-D：30P、AWG #40与紧凑型高速连接结构

从工程应用角度来看，83017-100B-01-D的核心价值并不只是“30P线束”，而是将30路极细同轴信号集中在较小的连接空间内。该产品采用30根Micro-Coaxial Cable，对应30Pin连接结构，线材规格为AWG #40、50Ω、Blue，整体长度为200MM。对于需要多路高速信号同时传输的设备而言，这种结构可以在有限内部空间中实现较高密度的信号连接。

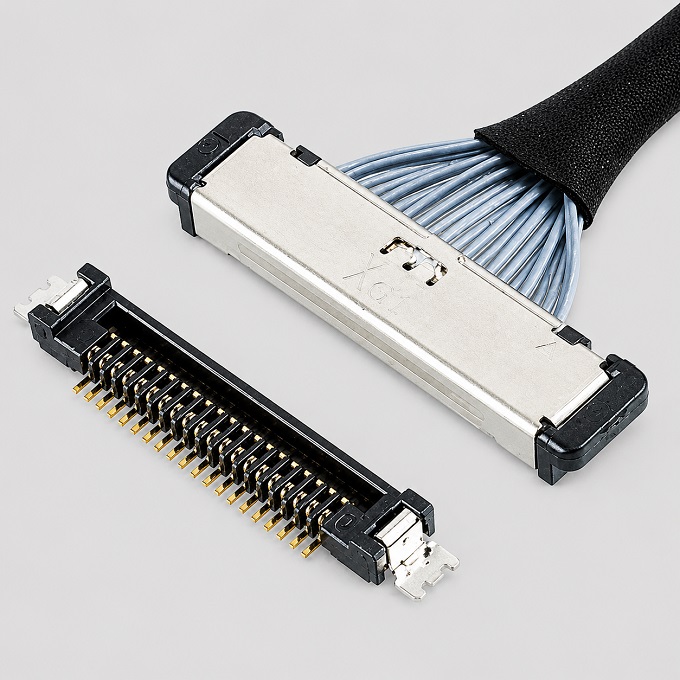

与线束配套的20373-R30T-06采用CABLINE-SS 30Pin结构，官方资料显示其30Pin版本尺寸中的关键外形尺寸包括16.60mm、13.10mm、17.80mm和11.60mm等，同时CABLINE-SS系列采用0.4mm Contact Pitch和1.65±0.2mm Mated Height，有利于在紧凑空间内进行连接器布局。

对于工程师来说，这类产品的选型重点应放在线材AWG规格、阻抗、Pin数、连接器型号、线序、长度以及设备内部弯折空间是否匹配，而不是单独看某一个尺寸。对于采购人员来说，则需要进一步确认所采购的极细同轴线束是否真正对应目标连接器、是否能够按照原产品的Pin定义进行装配，以及长度公差和端接方式是否满足设备装配要求。这样才能降低替代线束导入后出现“连接器能插上，但整机信号性能不稳定”的风险。

三、选型和兼容与替代方案参考及建议

对于需要寻找同规格或兼容替代产品的客户，建议首先确认原线束的30P结构、AWG #40 Micro-Coaxial Cable、50Ω规格、200MM长度以及线材端连接器20373-R30T-06等关键条件。CABLINE-SS系列本身覆盖10P、14P、20P、30P、32P、35P、40P和50P等不同Pin数，因此即使同属于CABLINE-SS系列，不同Pin数也不能直接相互替代，需要按照实际PCB端连接器和线束端连接器进行匹配。

在实际替代开发中，建议工程师重点核对连接器外形尺寸、插拔方向、出线方向、Pin Assignment以及线束长度，同时确认AWG #40线材的电气参数与原设计要求。尤其对于高速信号应用，不能只按照“线径相同”进行替代，还应关注阻抗及信号完整性。CABLINE-SS官方高速性能资料以AWG #40 Micro-Coaxial Cable、45Ω、100mm线长进行高速测试，并宣称可用于最高16Gbps/Lane应用，因此在具体项目中仍应根据实际系统信号速率、线长及应用条件进行验证。

从采购和供应链角度来看，如果原供应商存在交期较长、采购成本较高或需要增加第二供应商等情况，可以围绕83017-100B-01-D建立兼容替代方案。我们公司专注于极细同轴线束的生产制造，可根据客户提供的原型号、连接器规格、线材AWG、长度及线序要求进行产品匹配和替代开发。我们公司可提供：83017-100B-01-D兼容替代线束方案，可针对30P、AWG #40、200MM等关键规格进行对应开发，为工程师验证及采购人员供应链替代提供支持。

四、高速设备应用中的极细同轴线束：从信号性能到供应链稳定性

对于高速电子设备而言，一条极细同轴线束虽然体积不大，却可能直接影响整个系统的信号传输质量。随着显示、摄像头、AI视觉以及高速数据采集等设备不断提高数据传输要求，线束需要同时面对高速率、高密度、小空间以及稳定连接等多重要求。CABLINE-SS采用0.4mm间距、窄型结构和W-Point双触点设计，并支持多种Micro-Coaxial Cable规格，是面向高密度高速连接场景的一类典型连接器平台。

对于I-PEX 83017-100B-01-D这一30P极细同轴线束而言，AWG #40 Micro-Coaxial Cable + 20373-R30T-06连接器 + 200MM线长构成了其替代选型时需要重点关注的核心组合。工程师在设计阶段应重点验证尺寸、线序、阻抗和信号完整性；采购人员则可以进一步关注替代产品的一致性、批量制造能力、交期以及供应稳定性。只有同时满足技术要求和供应链要求，替代线束才真正具备批量导入价值。

极细同轴线之所以适合高速信号传输，是因为它能够在有限空间内兼顾高速信号连接与线缆小型化需求。对于需要替代I-PEX相关产品的客户，我们公司可提供极细同轴线束兼容替代开发与制造服务，针对83017-100B-01-D这类30P、AWG #40、200MM规格产品，可围绕连接器匹配、线材规格、线序、尺寸及实际应用需求进行对应方案设计，为高速电子设备提供更加灵活的极细同轴线束供应选择。

我是【7A电子网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：尹经理 18013280527（微信同号）。
