I-PEX 83024-100B-01-D 35P高速信号传输极细同轴线束替代品

一：认识 I-PEX 83024-100B-01-D，满足高密度电子设备的精密连接需求

随着笔记本电脑、平板电脑、显示模组、工业电子设备及其他高密度电子产品不断向轻薄化、小型化和高速信号传输方向发展，传统线缆与连接方案在空间占用、布线灵活性和信号完整性方面可能面临更多限制。极细同轴线束凭借细径线材、灵活的布线路径及适用于高密度连接的结构特点，成为部分精密电子设备内部信号互连的重要选择。

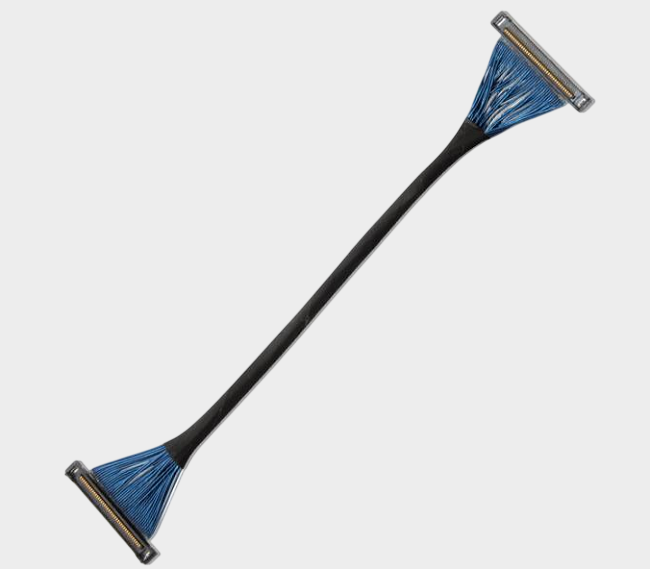

本文介绍的 极细同轴线束产品型号为 I-PEX 83024-100B-01-D，参考 I-PEX CABLINE-SS 系列相关图纸与产品资料，可围绕小间距连接器、极细同轴线材及紧凑型设备内部布线需求开展兼容替代方案设计。该产品涉及的线材端连接器型号为 20373-R35T-06，线位定义为 1--1。对于工程师而言，线束选型不仅要关注连接器型号，还需要核对线材规格、线长、端接方式、线序及设备内部安装空间；对于采购人员而言，则应重点确认产品料号、技术规格、样品验证要求及后续批量供应的一致性，以降低开发和采购过程中的不确定性。

二：如何判断你的系统是否需要使用极细同轴线？

判断系统是否需要采用极细同轴线，首先要从设备内部的空间条件与信号传输要求出发。如果产品结构紧凑、连接器间距较小、线缆需要穿过狭窄区域，或普通线缆难以满足弯折路径和装配空间要求，那么极细同轴线束就值得纳入选型评估。如果系统还涉及高速信号传输，应进一步确认目标频率范围、阻抗要求、插入损耗、回波损耗、串扰以及整套连接链路的信号完整性表现，而不能仅凭线材外径或连接器外形判断其是否适用。

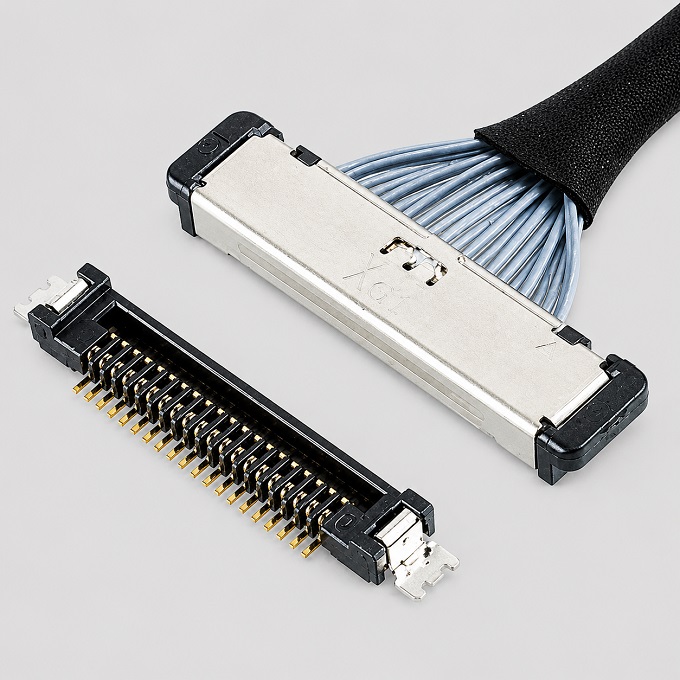

以 CABLINE-SS 系列资料为参考，该系列采用 0.4 mm 间距的连接器设计，产品资料提及最高可达 16 Gbps/lane 的高速传输能力；实际表现仍取决于具体线材、线长、引脚定义、PCB 设计、连接器配合及系统测试条件。极细同轴线材常见 AWG36、AWG38、AWG40 和 AWG42 等规格，不同线规在外径、柔韧性、电气性能和制造工艺方面存在差异。本次 I-PEX 83024-100B-01-D 兼容替代项目所需的 AWG 规格，应以原始线束图纸或实物测量确认结果为准；现有资料不足以独立确认该具体料号的线材线规，因此不宜直接将系列可选线规当作该型号的已确认规格。 在设计阶段，建议工程师结合实际线长、目标阻抗、传输速率、安装空间和可靠性要求确定线材规格，并通过样品测试验证；采购人员则可据此建立明确的技术规格与验收标准，避免仅凭外观相似进行替换。

三：选型和兼容与替代方案参考及建议

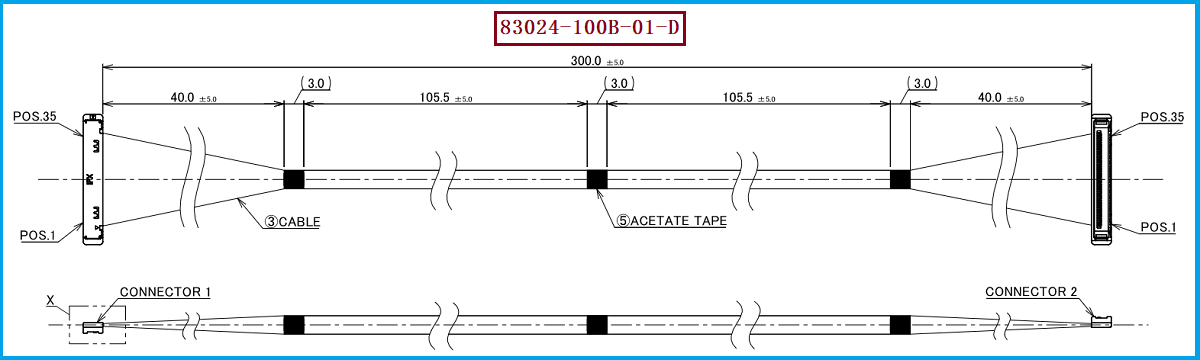

对于需要替换原装线束、优化供应链或开发定制线束的项目，建议以 I-PEX 83024-100B-01-D 作为目标参考料号，优先核对其关键配置：35 Pin、300 mm 线长、AWG40 极细同轴线材、线位定义 1--1，以及线材端使用的 20373-R35T-06 连接器。I-PEX 的 CABLINE-SS 系列资料将 83024-100B-01-D 列为 35 Pin、AWG40 微型同轴线、300 mm、1--1 配置的线束型号；系列资料也列出了 20373-R35T-06 这一 35 Pin 插头外壳型号。

 在评估兼容替代产品时，工程师应重点确认连接器配合尺寸、端子与线材端接工艺、线序及导通关系、线缆外径、阻抗匹配、屏蔽结构、弯折空间和信号完整性；采购人员则应关注替代料号的规格文件、样品交付、批次一致性及量产可追溯性。需要注意，连接器型号相同并不代表整条线束可以直接互换，最终仍应通过尺寸检查、导通测试、装机验证及必要的高速信号测试确认兼容性。我们公司可提供：I-PEX 83024-100B-01-D 兼容替代线束方案，可根据客户提供的图纸、样品及技术要求，评估线材、连接器、线长和线位定义，并配合客户进行样品验证与定制开发。

四：面向工程研发与采购的制造支持，兼顾验证效率与供应稳定性

作为极细同轴线束生产制造商，我们可围绕客户的实际应用需求，开展对应线束的加工制造与兼容替代评估。针对 I-PEX 83024-100B-01-D，项目基准配置为 35 Pin、300 mm、AWG40 极细同轴线材、20373-R35T-06 连接器及 1--1 线位定义。研发团队可在项目初期提供目标图纸或实物样品，以便核对端部结构、线序、装配空间及关键尺寸；采购团队则可在询价时明确目标料号、需求数量、样品验证要求和批量交付计划，从而提高沟通与评估效率。对于有替代供应、定制长度或后续批量采购需求的客户，建议先进行小批样品确认，再根据实际测试结果推进设计冻结与量产。我们重视产品规格与制造要求的一致性，可根据项目需求沟通线材规格、加工要求及检测项目，帮助客户建立更清晰的替代评估路径。具体供货配置、可替代程度和测试范围，应以双方确认的图纸、技术协议及样品验证结果为准。

面对精密电子设备日益增长的高密度互连需求，选择合适的极细同轴线束，需要综合考虑连接器匹配、AWG线规、线长、线位定义、布线空间及信号性能，而不能只依据单一料号进行判断。围绕 I-PEX 83024-100B-01-D，我们可提供相应的兼容替代线束评估与制造方案，重点对应 35 Pin、300 mm、AWG40、20373-R35T-06 连接器和 1--1 线位配置。欢迎研发工程师、项目负责人及采购人员提供图纸、样品或技术要求，与我们沟通具体规格和验证计划，共同推进极细同轴线束的选型、替代与量产应用。

我是【7A电子网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：尹经理 18013280527（微信同号）。
