I-PEX 82889-100B-02-D 40P高速信号传输极细同轴线束替代品

一：精密连接，助力高密度电子设备与微型成像系统设计

随着电子设备不断向小型化、高分辨率和高速信号传输方向发展，设备内部连接线束面临着更严格的空间、信号完整性和装配可靠性要求。尤其是在微型摄像头、医疗内窥镜成像模组、工业视觉设备及紧凑型电子产品中，如何在有限空间内实现多路信号稳定传输，已经成为工程师进行产品设计时需要重点考虑的问题。极细同轴线束采用中心导体、绝缘介质、外围屏蔽层及外被构成的同轴传输结构，有助于控制传输阻抗、降低外部电磁干扰对信号的影响，并支持高密度、多通道布线。对于需要传输图像数据的设备而言，除了关注摄像头传感器本身的性能，还应重视线缆、连接器与端接结构组成的完整信号链路。以 I-PEX CABLINE®-SS 系列为基础的 82889-100B-02-D 极细同轴线束，采用 40 根 40AWG 极细同轴线，并使用 20373-R40T-06 线材端连接器主体，可作为工程师评估 40 Pin 微型连接方案时的参考对象。需要注意，实际高速性能仍取决于线材阻抗、端接工艺、配套连接器及整机测试结果。

二：为什么医疗内窥镜要用极细同轴线？小空间与高质量图像传输的双重需求

医疗内窥镜需要将前端微型摄像模组采集的图像信号传送至后端处理系统，同时还要兼顾器械尺寸、内部走线空间、弯曲路径和工作可靠性。随着高清成像及更高分辨率图像应用的发展，信号通道不仅需要尽可能紧凑，还需要具备合适的阻抗控制与抗干扰能力。传统多芯导线束虽然能够满足部分基础连接需求，但当通道数量增加、设备空间进一步缩小时，线束整体体积、布线复杂度及不同信号之间的干扰控制，都可能成为设计挑战。极细同轴线通过独立的同轴屏蔽结构，有助于减少外部干扰及通道间串扰风险；其细径特征也有利于在狭小空间内安排多路信号。因此，极细同轴线常被用于微型摄像头、内窥镜成像模组及其他空间受限的成像设备。不过，线缆本身并不能单独决定最终图像质量，工程师还需要综合评估传输损耗、阻抗匹配、屏蔽端接、弯曲半径及动态弯折寿命。医疗设备项目还应根据具体用途验证清洁、消毒、灭菌、材料相容性及法规要求；不能仅凭采用极细同轴线束，就认定产品已满足医疗器械使用条件。

三：聚焦 40AWG 线材与 CABLINE®-SS 连接结构，兼顾设计评估与采购管理

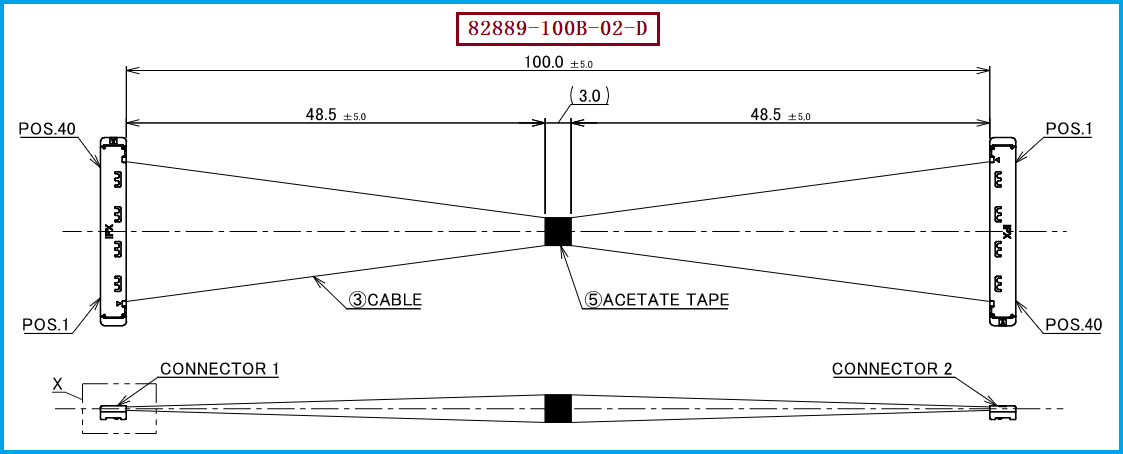

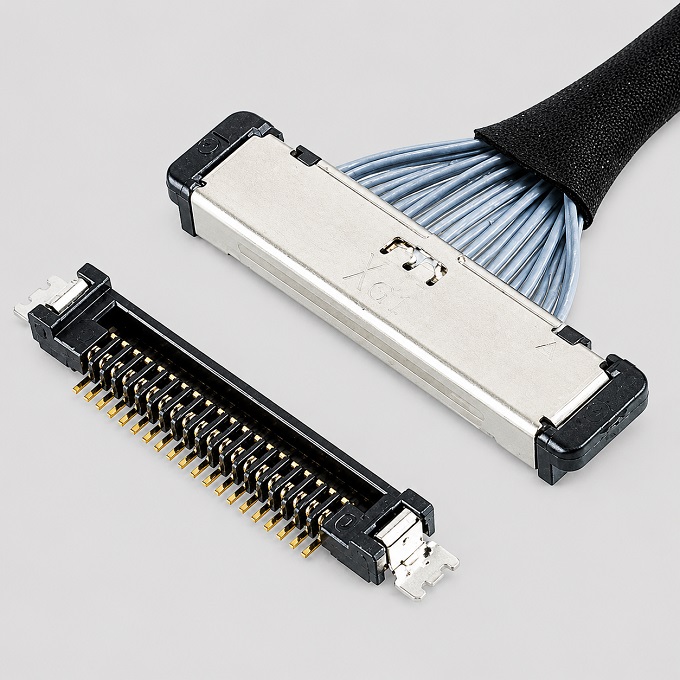

针对需要评估 I-PEX 82889-100B-02-D 的项目，工程师与采购人员应首先明确线束的芯数、线长、线序、连接器配合关系及电气要求。该型号对应的参考配置为 40 Pin、100 mm 长度的极细同轴线束，线材规格为 40AWG，原厂样品料号为 I-PEX 82889-100B-02-D；线材端连接器主体型号为 20373-R40T-06，并应结合原厂图纸确认金属盖板、配套板端连接器和端接结构。40AWG 线材具有较细的导体规格，适用于对布线空间有较高要求的设计，但实际外径、屏蔽结构、特性阻抗、衰减和弯折性能仍需以具体线材规格书为准。采购选型时，建议将原厂料号、图纸版本、连接器型号、长度公差、线序定义及检验要求统一纳入技术文件，避免仅凭“40 Pin”或“40AWG”就判断产品完全兼容。对于高速图像链路，应通过导通与短路检查、绝缘和耐压测试、尺寸检验，以及必要的插入损耗、回波损耗、串扰和实际设备图像传输验证，建立明确的验收标准。我们公司专注于极细同轴线束的生产制造，可根据客户提供的图纸、样品及技术要求开展结构评估、工艺匹配和样品验证，我们公司可提供：I-PEX 82889-100B-02-D 兼容替代线束方案，协助客户评估替代可行性、优化采购选择，并为后续批量生产提供技术支持。具体兼容程度以样品测试和客户整机验证结果为准。

四：选型和兼容与替代方案参考及建议

在评估 I-PEX 82889-100B-02-D 的兼容替代方案时，建议优先以原始工程图和实物样品作为基准，确认 40 Pin 端子排列、两端连接器配合方向、100 mm 线长及其公差、40AWG 极细同轴线的完整规格，以及原图要求的线序映射和中部固定方式。特别需要注意，20373-R40T-06 是线材端连接器主体型号，不能单独代表整套连接器组件；替代开发时还应确认金属盖板及配套板端连接器等部件的型号和尺寸。若项目用于医疗内窥镜或其他微型成像设备，还应进一步核对实际信号接口、阻抗目标、工作频率、线束动态弯折条件、材料要求及相关验证规范。采购人员可要求供应商提供样品、关键尺寸报告、线序导通记录和电气测试结果，并在设计验证阶段与原厂样品进行对比。若需要进一步降低成本、提高交付灵活性或寻找第二供应来源，可先从同规格、同线序、同长度的兼容线束方案入手，再根据实际验证结果决定是否导入批量生产。我们公司可围绕 I-PEX 82889-100B-02-D 兼容替代线束方案，配合客户进行图纸评审、样品试制、线材与连接器匹配、端接工艺确认及必要的性能测试，帮助工程团队降低导入风险，也为采购团队提供更具灵活性的供应选择。任何替代方案均应以机械、电气和应用验证通过为前提，不能仅以外观相似或型号对应作为完全兼容的依据。

I-PEX 82889-100B-02-D 是一款值得关注的 40 Pin、100 mm 极细同轴线束参考型号，其 40AWG 线材及 CABLINE®-SS 系列微型连接结构，为高密度信号连接和空间受限的成像设备设计提供了参考。医疗内窥镜之所以会采用极细同轴线，核心在于需要在有限空间内兼顾多路信号布线、信号完整性和设备小型化。对于希望寻找替代供应方案的工程师与采购人员，关键不仅是确认线束料号和连接器型号，还要系统核对线序、尺寸、阻抗、端接工艺及整机应用要求。
