随着电子设备向轻薄化、多功能化发展，内部连接系统的设计也愈发紧凑。极细同轴线（micro coaxial
cable）凭借优异的抗干扰性和稳定的高速传输性能，广泛应用于笔记本电脑、车载摄像头、工业相机、医疗设备等领域。然而，由于极细同轴线直径细、数量多、端接密度高，其排布过程给生产工艺带来了不少挑战。
一、极细同轴线束排布中的技术难点
在实际应用中，极细同轴线束排布主要面临以下工艺难点：
• 高密度排布要求
单根 micro coaxial cable 直径通常在 0.3mm~0.6mm，为满足设备内部紧凑布局需求，线束需高密度排布，间距极小，稍有偏差可能导致信号干扰或短路。
• 端子压接精度高
极细同轴线内部结构复杂，需保证屏蔽层、绝缘层和导体剥皮长度一致。焊接端子时，温度和压力必须均匀适当，以避免损伤线芯，保障信号完整性。
• 焊接工艺要求严格
焊点极小，焊接温度和时间需精准控制。过高可能损伤绝缘层，过低则焊接不牢靠，直接影响产品性能和稳定性。
• 屏蔽层处理复杂
micro coaxial cable 通常配有编织或铜箔屏蔽层。剥皮和焊接过程中，需要确保屏蔽层完整且与地连接良好，否则易产生信号干扰或 EMI 超标。
• 成型和固定要求严格
极细同轴线束柔软易变形，需通过点胶、热缩或护套等工艺以及合理的固定设计，防止线缆松动或干扰其他电子元件。
二、KEL USL20-30S 连接器优势及简介

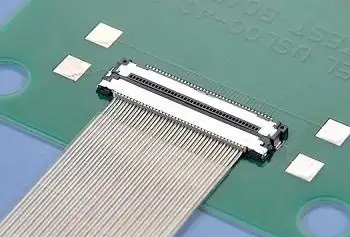

在极细同轴线束连接方案中，日本 KEL 品牌的 USL20-30S 连接器被广泛认可，常用于笔记本摄像头模组、车载影像及工业相机等高端设备。主要特点如下：
• 系列定位
属 KEL USL 系列，专为 AWG#42 micro coaxial cable 设计，间距 0.4mm 的 IDC（绝缘位移端子）连接器。
• 物理结构

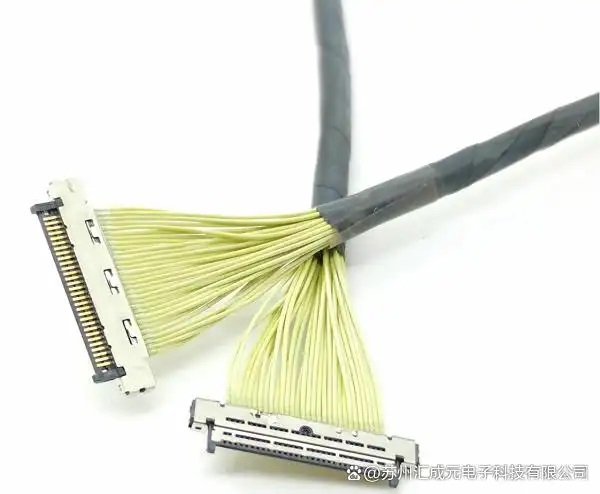

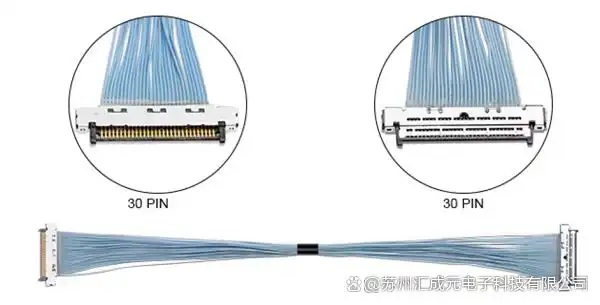

插头端直出线设计，适配 30Pin（USL20-30S）排布，方便高密度布线。
• 材料与电气性能
绝缘体采用玻纤增强 LCP（UL94V-0）黑色材料，金属壳及端子为铜合金，表面镀金覆盖镍底。
• 标准应用
适用于高速 LVDS 信号传输，广泛配合 Sony、Tamron 等品牌的摄像头模组及工业视觉设备。
值得注意的是，国产化替代方案在加工工艺、连接可靠性及成本控制方面已非常成熟，具备明显的竞争优势。
尽管极细同轴线束排布存在挑战，但结合成熟的生产工艺与优质连接器产品，可完全满足高端设备对高速、高密度连接的需求。选择国产成熟替代方案，不仅能保证性能稳定，还可降低成本并提升交付效率。
我们长期专注于高速信号线束与极细同轴线束的设计与定制，致力于为客户提供稳定可靠的高速互连解决方案。如果您有相关需求或想了解更多，欢迎联系：尹经理 18913280527（微信同号）。
