I-PEX 82984-100B-01-D 50P高速信号传输极细同轴线束替代品

一、50Pin超薄高速线束方案，满足高密度设备内部连接需求

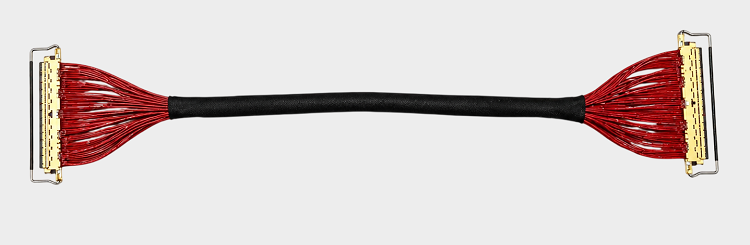

随着高分辨率显示、工业视觉、AI计算设备、专业影像及高速数据设备不断向更高带宽、更小体积方向发展，设备内部高速信号连接对线束的尺寸、阻抗、串扰、屏蔽以及连接器匹配提出了越来越高的要求。针对这类应用，我们公司可提供与 I-PEX 82984-100B-01-D 对应的极细同轴线束兼容替代方案。该型号属于 CABLINE-CA 50Pin、1-1连接方式、200mm长度的极细同轴线束，线材采用 AWG 40、50Ω Micro-Coaxial极细同轴线，线束连接器端使用 20634-150T-02 Plug Housing，适合对空间和高速信号完整性要求较高的设备内部连接。I-PEX官方资料显示，CABLINE-CA采用 0.4mm Contact Pitch、水平对插、1.0±0.1mm插合高度、机械锁扣以及屏蔽和多点接地设计，并支持10、12、20、30、40、50、60 Pin等多种规格；其中AWG40属于其支持的Micro-Coaxial Cable规格。 对于工程师而言，这意味着在PCB空间有限、线束走线密集且高速信号通道较多的产品中，可以通过极细同轴线束实现高密度信号连接，同时兼顾线束柔性与高速传输需求；对于采购人员而言，则可以围绕原有 82984-100B-01-D 的规格、连接器、Pin数、线径和长度建立兼容替代供应方案。我们公司可提供：I-PEX 82984-100B-01-D兼容替代线束方案，可根据客户原设计规格进行打样、验证与批量生产。

二、8K传输为什么越来越需要极细同轴线束？

很多工程师在进行8K显示或高速影像项目设计时，首先关注的是接口标准、芯片带宽和传输速率，但真正决定高速信号能否稳定到达接收端的，还有PCB走线、连接器以及线缆等整个互连链路。I-PEX对于高速Micro-Coaxial连接的技术说明指出，在高速数字传输中，互连介质如果存在阻抗不匹配和较大的插入损耗，可能造成信号眼图闭合，从而增加误码和数据丢失风险，因此高速应用更加需要低损耗、阻抗匹配良好的线缆互连。 这也是8K项目为什么经常需要重点考虑极细同轴线束的原因之一。8K图像相比4K具有更高的数据量，当系统进一步叠加高刷新率、HDR、多路视频或更高带宽接口后，对高速链路的信号完整性要求会进一步提高。极细同轴线束通过同轴结构、屏蔽以及受控阻抗等方式，为高速信号提供更加明确的传输路径，同时又能够利用极细线径满足设备内部有限空间中的弯折、布线和高密度连接需求。对于采用CABLINE-CA这类0.4mm超细间距连接器的方案，其价值并不仅仅是“线很细”，而是在高速传输、空间利用率、屏蔽、阻抗控制以及连接可靠性之间取得综合平衡。需要说明的是，8K并不意味着所有项目都必须使用极细同轴线束，最终仍需要根据实际接口速率、传输距离、线材结构、阻抗、损耗、串扰以及系统SI测试结果进行判断；但当8K项目同时面临高带宽、短距离高速互连和狭小内部空间等条件时，Micro-Coaxial方案通常更值得优先纳入工程评估。

三、从工程师和采购视角看，82984-100B-01-D应该如何选型？

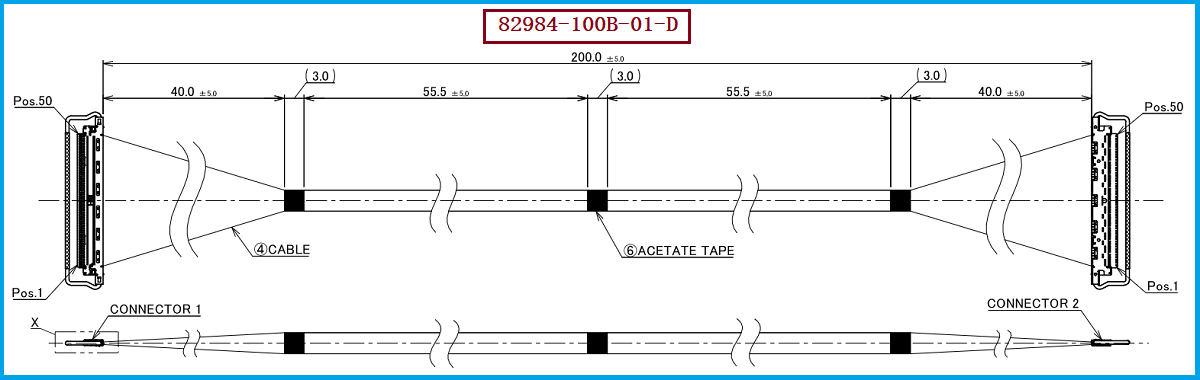

对于工程师而言，评估这类线束不能只看“50Pin”和“200mm”两个参数，而应该将连接器、线材规格、Pin Assignment、长度公差、机械结构以及高速信号要求作为一个完整的Harness系统进行确认。本方案对应的核心配置为 50Pin、AWG40 Micro-Coaxial、50Ω、200mm、1-1 Pin Assignment，也就是Connector 1的Pin 1对应Connector 2的Pin 1，依此类推，实现1:1信号连接；产品图纸同时对线束结构、固定胶带、UV Glue Bonding以及整体尺寸进行了定义。 对于采购人员而言，进行替代供应商开发时尤其需要避免仅凭“同Pin数、同Pitch”判断产品可以直接替换，而应进一步确认连接器型号20634-150T-02、50Pin配置、AWG40极细同轴线、50Ω特性、200mm长度、1-1 Pin定义以及实际设备端Receptacle匹配关系。I-PEX官方页面目前明确列出82984为CABLINE-CA 50P、L=200mm、1-1 Harness，并同时提供50Pin CABLINE-CA相关2D、3D、产品规格、测试报告及信号完整性资料，因此在项目导入阶段，可以以原厂图纸作为尺寸和接口基准，再通过样品装配、导通测试、耐压/绝缘测试以及必要的高速SI测试进行替代方案验证。 **选型和兼容与替代方案参考及建议：**如果现有项目采用I-PEX 82984-100B-01-D，且希望寻找第二供应商或国产化/本地化替代线束，建议首先锁定“50Pin＋AWG40 Micro-Coaxial＋50Ω＋200mm＋1-1＋对应20634-150T-02连接器端结构”这一核心组合，再根据设备实际走线空间确认线束弯折方向、出线位置、固定方式及长度公差，最终通过样品承认和整机测试确认兼容性。对于量产采购，则建议在图纸、承认样、检验规范和供应商技术协议中明确关键尺寸及电气指标，降低不同批次或不同供应商之间的互连风险。我们公司可根据客户提供的原始样品、图纸或规格要求，提供 I-PEX 82984-100B-01-D兼容替代极细同轴线束的打样及量产制造服务。

四、面向8K、AI视觉与高速显示应用的极细同轴线束制造方案

对于8K显示、工业相机、机器视觉、AI视觉设备以及高性能电子设备而言，线束已经不再只是简单的“导线连接件”，而是高速信号链路中的重要组成部分。CABLINE-CA官方资料显示，该系列面向高速数据传输应用，最高可支持 32 Gbps/Lane，并采用机械锁扣、屏蔽及多点接地设计；官方资料同时列出了USB4、DisplayPort、eDP、V-by-One等高速应用场景。 因此，以 I-PEX 82984-100B-01-D 为参考规格的50Pin、AWG40、200mm极细同轴线束，对于需要高密度、高速和小型化内部连接的产品具有较高的工程参考价值。我们公司专注于极细同轴线束的生产制造，可围绕客户项目需求提供连接器端加工、极细同轴线缆组装、长度及出线结构定制，并针对工程样品、小批量试产及批量生产提供相应的制造支持。对于需要替代原有I-PEX线束、降低供应链集中度或开展国产化替代的客户，我们可提供I-PEX 82984-100B-01-D兼容替代线束方案，并以原型号的关键接口尺寸、Pin定义、线材规格及使用要求作为工程开发的重要参考，通过样品验证后导入项目。

8K时代的高速连接不仅需要更高带宽，也需要更加稳定、精细和可控的互连方案；对于高密度内部高速信号连接，AWG40 Micro-Coaxial极细同轴线束能够在有限空间内兼顾高速传输与精密布线需求，而以82984-100B-01-D为参考的50Pin、200mm方案，则为工程师和采购人员进行高速线束选型、第二供应商开发及兼容替代提供了清晰的产品参考。

我是【7A电子网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：尹经理 18013280527（微信同号）。
