eDP高速接口信号完整性优化指南

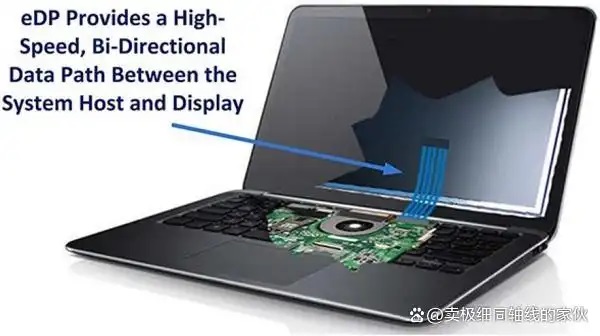

在高分辨率显示屏日益普及的今天，eDP（Embedded DisplayPort）接口已成为笔记本、平板和工控设备等显示系统的主流选择。它支持更高刷新率、更广色域和更低功耗，但在实现高速信号传输的过程中，信号完整性始终是关键问题。而线材性能是影响信号质量的重要因素，尤其在高分辨率显示模组中，每一毫米的线材都可能决定画面稳定性和色彩表现。

---

一、为什么eDP信号容易失真

eDP信号属于高速差分信号，传输速率通常可达2.7Gbps甚至5.4Gbps以上。在这种高速下，任何阻抗不匹配、串扰或衰减都可能造成波形畸变和眼图闭合，从而引发画面闪烁、色彩失真、亮度异常，甚至出现花屏或黑屏问题。影响这些问题的因素包括线束结构、导体材料、布线布局以及接口焊接精度等，而其中线材本身的选择，是决定信号质量的核心因素。

---

二、极细同轴线束的重要性

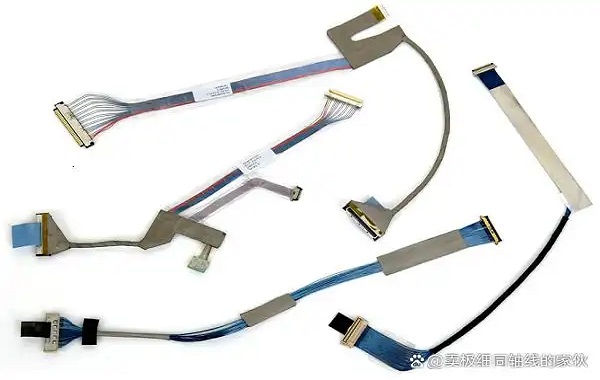

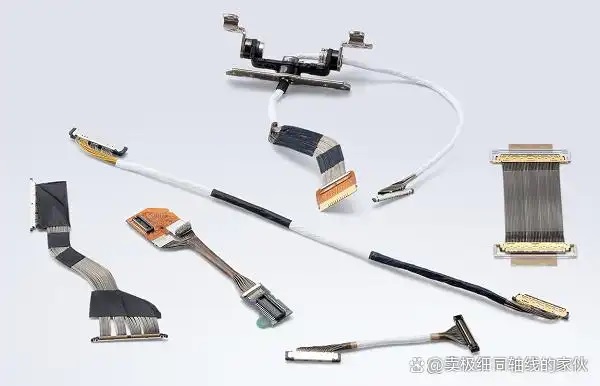

相比传统FFC（柔性扁平线）方案，极细同轴线束（micro coaxial cable）凭借独立屏蔽、稳定阻抗和低损耗特性，成为高分辨率eDP线束的首选方案。每根极细同轴线都由中心导体、绝缘层、屏蔽层和外护套组成，镀银铜导体提高高频传输效率，精密屏蔽层有效抑制电磁干扰并降低串扰，严格阻抗控制确保差分信号完整传输。对于4K甚至8K显示模组来说，极细同轴线束能够保证信号稳定性和画面清晰度，已成为高端笔电、车载中控和工业显示系统的标准配置。

---

三、从制造到装配的匹配问题

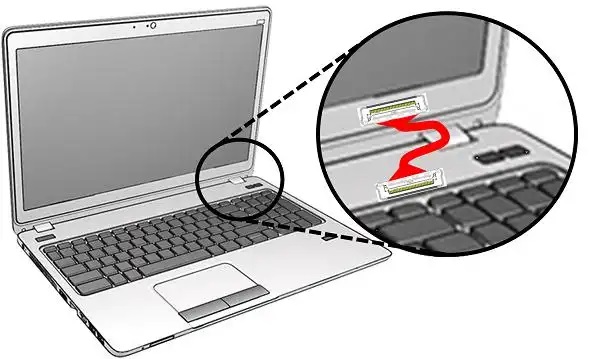

eDP接口的信号质量不仅取决于线材，还与连接器焊接精度、线束长度、弯曲半径以及布线布局密切相关。任何工艺上的细微误差，都可能造成信号路径不连续，影响传输性能。在实际应用中，优秀的线束设计通常结合系统阻抗、布线规划和设备EMC要求进行综合优化，确保整机稳定可靠。高品质的极细同轴线束配合精准工艺和设计验证，才能真正释放eDP高速接口的潜能，实现稳定、清晰的显示效果。

---

eDP信号失真往往由多种因素叠加造成，但线材性能始终是核心环节。采用高品质极细同轴线束，并结合精密连接和优化设计，可有效提升高速信号完整性和系统稳定性，使高分辨率显示屏在笔记本、车载和工业显示系统中实现最佳表现。
