I-PEX 82436-100B-02-D 50P高速信号传输极细同轴线束替代品

一、为什么工程师越来越重视极细同轴线束？

随着笔记本电脑、平板电脑、高速显示设备、智能终端、工业视觉及高速数据设备不断向轻薄化、高速化和高集成度发展，设备内部留给线束的空间越来越有限，而信号速率却持续提升。在这样的设计环境下，传统排线、普通离散线已经越来越难同时满足“小型化、高速传输、信号完整性和EMI控制”等多方面要求，极细同轴线束因此成为越来越多工程师重点关注的内部高速连接方案。

极细同轴线束将信号导体、绝缘层和屏蔽结构集成在极小的线缆单元中，在高密度布线的同时，可以更好地满足高速信号传输对于阻抗、屏蔽和串扰控制的设计要求。尤其是在0.4 mm Pitch等高密度连接器平台上，Micro-Coaxial Cable能够帮助工程师在有限的PCB及机构空间内实现更多信号通道。I-PEX CABLINE-CA II官方资料显示，该系列采用0.4 mm Contact Pitch、水平插拔结构，支持20/30/40/50 Signal Pin，并支持AWG36、AWG38、AWG40、AWG42及AWG44 Micro-Coaxial Cable。

与此同时，高速接口的发展也使线束不能仅仅考虑“能不能连接”，而需要进一步关注信号完整性、EMI、连接可靠性和整机空间。CABLINE-CA II采用ZenShield®全屏蔽及多点接地结构，并配置机械锁扣结构；官方资料给出的参考测试中，CABLINE-CA II可用于32 Gbps/lane PAM4高速传输场景，并列出了USB4、Thunderbolt、DisplayPort、HDMI、eDP等高速接口应用参考。

对于工程师而言，这意味着极细同轴线束已经从过去的“内部连接小线材”，逐渐成为影响高速产品结构设计、SI设计、EMC设计和可靠性设计的重要部件；对于采购人员而言，则意味着选择线束供应商时，不仅要关注价格，更需要关注连接器匹配、线材规格、长度公差、Pin Mapping、加工一致性以及批量交付能力。

二、I-PEX 82436-100B-02-D极细同轴线束：50Pin、40AWG、200mm的典型高速线束方案

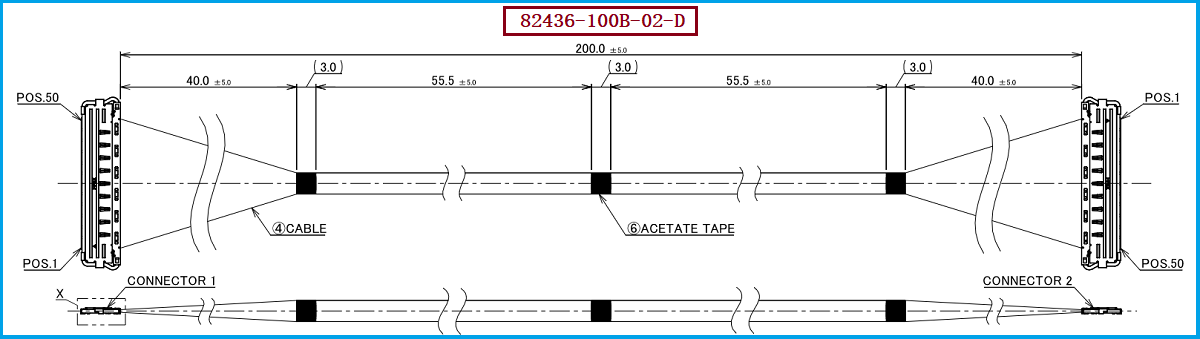

针对高密度高速设备内部连接需求，I-PEX官方型号 82436-100B-02-D 对应CABLINE-CA II 50Pin极细同轴线束，产品规格为 50Pin、Micro-Coaxial Cable、40AWG、200mm、1-N。I-PEX官方型号表明确列出了该型号，同时还有100mm和300mm等长度规格可供参考。

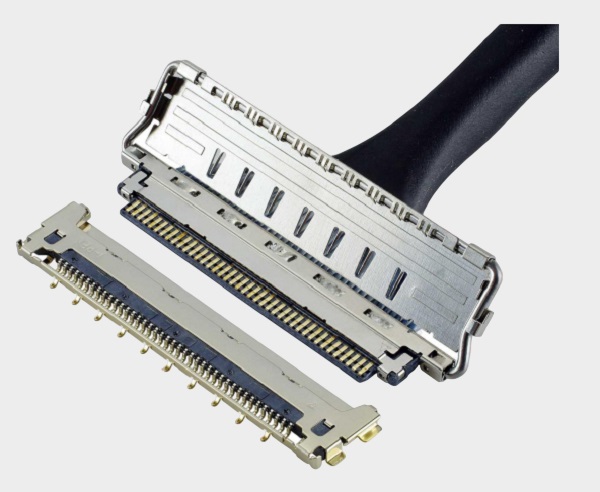

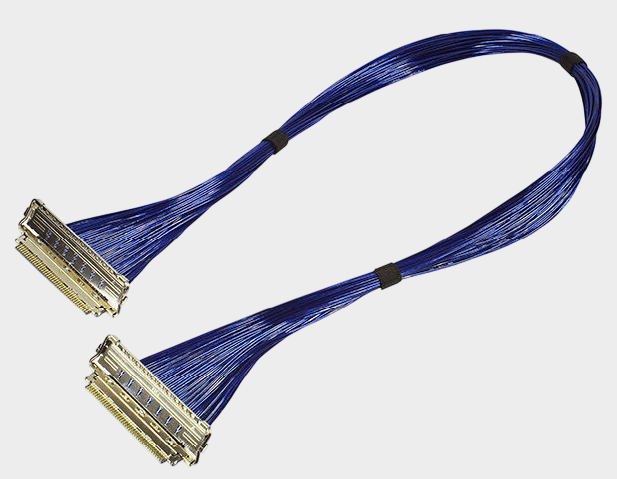

从产品结构来看，这款极细同轴线束采用50根极细同轴线组成线束组件，线材规格为 40AWG Micro-Coaxial Cable，长度约为200mm。其线材端配套使用的连接器为 CABLINE-CA II Plug Housing 20680-050T-01，对应50Pin结构；与之配套的CABLINE-CA II系列50Pin板端Receptacle为20682-050E-02。I-PEX官方推荐料号中同时列出了20680-050T-01 Plug Housing、3204-0501 Plug Shell以及20681-050T-01 Plug Lock Bar等相关组件。

对于工程设计人员而言，20680-050T-01 是这款50Pin线束方案中需要重点核对的线端连接器型号。更值得注意的是，CABLINE-CA II Plug Housing平台对应的Micro-Coaxial Cable可适配 36AWG、38AWG、40AWG、42AWG、44AWG 等规格，因此在进行线束替代设计时，可以根据产品空间、电气性能、电流需求和加工要求，对线材规格进行针对性评估。I-PEX官方资料也给出了不同AWG对应的电流能力，其中AWG40为0.3 A/contact、AWG38为0.5 A/contact、AWG36为0.8 A/contact；具体使用时仍应结合实际线缆、Pin数量、温升及整机设计条件进行验证。

从采购与供应链角度来看，82436-100B-02-D并不只是一个简单的“50Pin线束料号”，其背后对应的是特定的连接器平台、线材规格、线束长度、端接方式和结构尺寸。因此，在寻找替代供应商时，建议以连接器型号+Pin数+AWG+线长+端接关系作为基础核对条件，而不能仅凭“50Pin极细同轴线”进行替代。

三、选型和兼容与替代方案参考及建议：不仅要看AWG，更要看连接器与整体线束匹配

对于正在进行BOM替代、第二供应商导入、国产化替代或成本优化的工程师和采购人员来说，I-PEX 82436-100B-02-D的替代不能简单理解为“找一条同样是50Pin、200mm的线”。真正有效的替代方案，需要首先确认线材端连接器与设备端母座的机械、电气及结构匹配关系，然后再确认线材AWG、线长、Pin Mapping、端接工艺以及成品尺寸。

以本产品为例，原参考方案的核心信息可以归纳为：线束产品型号为I-PEX 82436-100B-02-D，50Pin，40AWG Micro-Coaxial Cable，长度200mm，1-N结构；线材端连接器型号为20680-050T-01。 如果客户设备端采用对应的CABLINE-CA II 50Pin接口，则替代线束设计首先应围绕这一接口平台进行兼容性确认。

在实际项目中，如果客户希望由40AWG调整至其他线径，也可以根据应用需求进一步评估 36AWG、38AWG、40AWG、42AWG、44AWG 等规格。但AWG变化并不意味着可以直接互换，线材外径、阻抗、弯曲特性、电流能力、端接工艺和高速信号性能都可能随之变化，因此工程验证仍然是必要环节。尤其对于高速信号应用，不能仅以“接口可以插上”作为最终替代判定标准。

对于需要寻找第二供应商或国产替代方案的客户，我们公司可提供：I-PEX 82436-100B-02-D兼容替代线束方案。我们可依据客户现有产品的连接器型号、Pin数量、线材AWG、长度、端接关系及结构要求进行极细同轴线束方案匹配，为工程验证、样品试制和批量采购提供相应的制造支持。

如果客户的目标并非完全复制82436-100B-02-D，而是希望在现有CABLINE-CA II接口基础上进行线长、AWG或线束结构优化，也可以在原有方案基础上进行定制评估。对于采购人员而言，这种方式能够在保持设备端接口方案稳定的基础上，进一步寻找具有成本、交期和供应链优势的线束制造方案。

四、面向工程与采购的极细同轴线束制造服务：从样品验证到批量供应

极细同轴线束真正的制造难点，往往并不在于“把线连接到连接器上”，而在于如何长期稳定地控制微小尺寸、高密度端接、焊接/固定、线束成型以及批量一致性。对于50Pin、40AWG这类高密度极细同轴线束而言，任何一个端接位置、Pin对应关系、线长或结构尺寸发生偏差，都可能影响后续装配和高速信号应用。

因此，对于工程师而言，供应商是否具备根据原厂图纸进行工程转换、样品制作、结构确认及产品验证的能力非常重要；对于采购人员而言，则需要进一步关注供应商能否持续稳定地完成从打样、小批量到量产的全过程供应，而不是只能完成单次样品加工。

围绕 I-PEX 82436-100B-02-D 这一典型产品，我们公司可针对客户实际需求提供极细同轴线束兼容替代制造服务。产品开发过程中，可围绕 20680-050T-01线材端连接器、50Pin结构、36AWG/38AWG/40AWG/42AWG/44AWG线材规格以及客户要求的线长和结构尺寸进行方案确认，并根据客户产品实际装配空间及使用要求进行样品验证。

对于已有成熟产品、但希望降低采购成本或增加供应渠道的客户，我们可以重点围绕原有I-PEX方案进行兼容替代；对于正在开发新产品的客户，则可以根据目标接口、信号数量、线材规格和空间要求协助进行极细同轴线束方案评估。这样既可以减少工程师重新开发线束的工作量，也有利于采购部门建立更加稳定的第二供应来源。

我们公司可提供：I-PEX 82436-100B-02-D兼容替代线束方案。 无论是工程样品、小批量验证还是后续量产需求，都可以根据客户提供的原厂料号、图纸或实物样品进行对应的极细同轴线束制造方案评估。

在高速、小型化、高密度电子设备不断发展的背景下，极细同轴线束已经成为连接器、线材与高速信号系统之间的重要组成部分。I-PEX CABLINE-CA II采用0.4mm Pitch、水平插拔、ZenShield®全屏蔽及机械锁扣结构，并支持多种Micro-Coaxial Cable规格，为高密度高速连接提供了成熟的平台。

其中，I-PEX 82436-100B-02-D 是一款典型的50Pin、40AWG、200mm、1-N极细同轴线束方案，线材端配套 20680-050T-01 连接器，并可围绕36AWG、38AWG、40AWG、42AWG、44AWG等线材规格进行产品选型和兼容性评估。

对于正在进行国产替代、第二供应商开发、成本优化或高速线束供应链布局的工程师和采购人员，我们公司可提供 I-PEX 82436-100B-02-D兼容替代线束方案，根据客户实际项目要求进行样品、工程验证及批量制造，为高速显示、高密度数据传输及各类精密电子设备提供稳定的极细同轴线束产品支持。

我是【7A电子网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：尹经理 18013280527（微信同号）。
